Kontrol PLL LC72131 mengggunakan Atmega 8

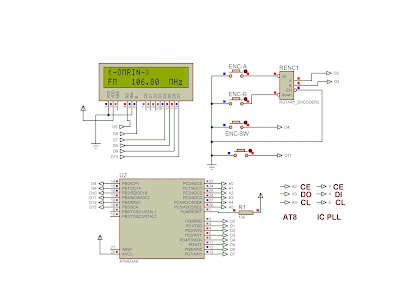

Project kali ini kita akan membuat kontrol PLL untuk penerima FM 87-108Mhz dengan step 100kHz, tuning menggunakan rotary encoder, tuner yang di gunakan harus mempunyai VT (voltage tuning) atau jenis VCO, atau bisa juga menggunakan modul tuner FM seperti FAE347 dll yang sudah ada IC PLL nya tipe LC72xxx, konek ke pin CE, CL, DI pada IC PLL, frekuensi IF tuner yang di gunakan adalah +10.7 berikut skema nya :













Untuk kontrolnya menggunakan Atmega8, menggunakan internal clock standar 1Mhz, jadi tinggal masukan file .hex nya saja, bisa juga di simulasikan di proteus,



firmware download silahkan klik disini



Apabila anda menginginkan fitur yang lengkap, bisa menyimpan 20ch, scan, pilihan step tuning, tampilan signal meter dan fitur lainnya, bisa juga untuk TX dan RX silahkan klik link Toko Omrin di Shoope atau Tokopedia





Membuat Pemancar dan Penerima/Pancarima/Transceiver FM untuk komunikasi/nge-Brik

Sesuai dengan judulnya, kita akan membuat sebuah perangkat radio komunikasi 2 arah, sebelum ke skema rangkaian kita pelajari dulu single line diagramnya.



Frekuensi oscilator RX dan TX di Mixer menghasilkan selisih 10,7MHz, frekuensi inilah yang akan kita kunci dan apabila frekuensi RX berubah, bagian PLL memberi sinyal tegangan/VT(voltage tuning) ke oscilator TX supaya output dari mixer selalu di 10,7MHz,

Untuk bagian PLL 10,7MHz bisa menggunakan kombinasi IC TC9122 sebagai pembagi frekuensi 214 menghasilkan 50Hz, frekuensi refferensi menggunakan IC 4060 dengan kristal 3200KHZ di bagi 64 menghasilkan 50Hz, dan kedua 50Hz tersebut masuk ke phase detector IC 4046 dan outputnya ke VT oscilator TX. perhatikan gambar di bawah ini :



 Berikut contoh kit yang sudah jadi, bikinan Om Wawan Bonbon

 Kalau di bawah ini versi dobel IC PLL
